產品特點：

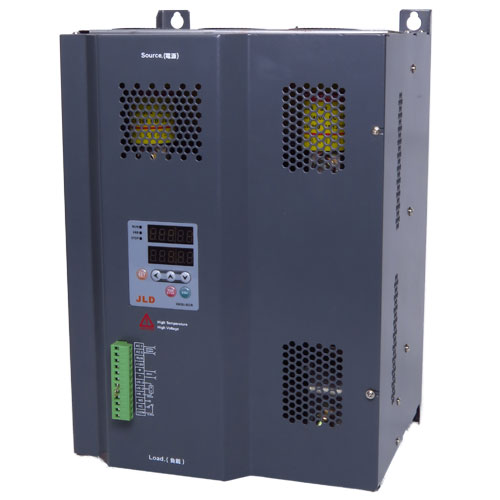

L系列SCR電力控制器是我公司繼H系列后開發的一套全新控制器，為的是降低控制器的成本，縮小體積，改善外觀。用在簡易控制的場所，主要用于控制一般的發熱絲。全系列開模成型，美觀大方，經濟實惠，即將成為SCR電力控制器領域的一大亮點。

其它特性還有：全系列加裝高速保險絲，防止短路電流（di/dt）對SCR造成損害；體積小，安裝配線容易；多只LED燈顯示，遇到狀況立刻可判斷故障原因，迅速排除；輸出特性線性度高，控溫精度高；高品質，高技術產品，絕無干擾現象。

1。技術規格

◆控制輸入信號

電流輸入：4～20mA DC 輸入阻抗：120Ω

電壓輸入：1-5V，0-5V

手動輸入：5KΩ電位器

接點控制輸入

◆負載額定電壓范圍：

220V： 220V AC ±10% 50HZ

380V： 380V AC ±10% 50HZ

◆有效值電流與制冷系統：

40A，60A，80A，100A，120A 強制風冷系統

◆控制模式

相位控制

時間比例零位控制，周期1秒

可調周期零位控制，周期調節范圍1-60秒

分配式零位控制，周期1秒

◆短路、過流保護系統

保護動作：當電流超過額定電流的130～150％時，快速熔斷器熔斷

動作時間：< 20ms

復位：更換快速熔斷器

◆散熱器超溫保護系統

保護動作：當散熱器溫度超過75℃時，輸出切斷，LED指示燈亮

動作時間：< 20ms

復位：故障排除后重新上電

◆運行環境：

周圍溫度范圍：－10～50℃

周圍濕度：≤90％R

◆絕緣阻抗：

最小20MΩ 500V DC

◆絕緣體強度：

2000V AC 1分鐘（220V）

2500V AC 1分鐘（380V）

◆材料和外部涂層：

鋼板/油漆涂層

2.型號識別

A—電源種類

1：單相 (1Ф)3：三相 (3Ф)

B—控制模式

P：相位控制Z：時間比例零位控制

S：可調周期零位控制D：分配式零位控制

C—電源電壓

220V380V

D—電流種類

40A～200A按客戶具體電流要求定制

E—保護方式

0：無1：快速熔斷保險管

3.外觀尺寸及安裝說明

1）外觀尺寸

單相

長

寬

高

40A~50A

160

101

122

60A~120A

225

110

162

三相

長

寬

高

40A~100A

210

140

185

2）安裝說明

SCR電力控制器內部均會產生熱量，安裝時請依據安裝方向安裝（見下圖），即控制器外殼上的文字方向朝上。一般60A以上我們就加裝風扇冷卻，風扇在控制器的下端。請勿安裝于高溫或通風不佳之場所，否則請低于額定之70%使用。

4. LED燈顯示狀況及故障排除

在面殼上有四個LED燈，它們分別顯示不同的狀況，控制器的運行情況可以通過它們看出，一目了然，非常方便，其具體代表何種狀況，請看下表：

編號

顏色

顯示狀況

異常故障原因

處理對策

PWL

紅色

電源指示燈

如果亮表示電源工作正常

如果不亮則可能異常

* 輔助電源未送電

* PCB基板故障

* SCR超溫

* 檢查輔助電源電路

* 更換PCB基板或送修

* 檢查SCR超溫情形

IN

綠色

輸入指示燈

隨輸入信號大小明減

如果燈不亮則可能異常

* 輸入信號未接或沒輸出

* 輸入信號接反

* 內部MAX或外部VR歸零

* 檢查輸入信號

* 檢查輸入信號接線是否正確

* 檢查內部MAX及外部VR

OUT

黃色

輸出指示燈

隨輸出量大小明減

相位：燈亮表示正常

零位：閃爍表示正常

如果燈不亮則可能異常

* 無控制信號輸入或反接

* IN燈有亮OUT燈不亮

* OUT燈亮，無電流輸出

* 檢查IN燈，燈未亮表示無信號輸入或反接

* PCB基板故障，更換或送修

* 檢查主電源或保險絲

ERR

紅色

SCR超溫指示燈

正常情況下燈不亮

如果燈亮則可能異常

* SCR散熱風扇故障或卡住

* 周圍環境溫度過高或通風不良

* 更換風扇或清除異物

* 改善通風條件

5. 接線范例

1）主回路接線圖

2）控制信號輸入接線圖

E系列SCR電力控制器的輸入控制接線有多種接法來滿足不同的控制要求。

◆電壓，電流信號輸入，輸出百分比可調。即直流電壓1-5V，直流電流4-20mA輸入的同時可以通過電位器ADJ調節限制輸出百分比。接線如下圖：

◆電壓，電流信號輸入，輸出百分比不可調。接線如下圖：

◆接點控制信號輸入，輸出百分比可調。即用一個開關信號輸入，輸出可以通過電位器ADJ調節。接線如下圖：

◆手動輸入，直接在控制器上連個電位器，調節它改變輸出百分比。接線如下圖：

◆自動/手動切換控制，輸出百分比可調。即S開關打到M則選擇手動輸入，S開關打到A則選擇自動輸入。接線如下圖：

◆多臺連接，一臺外部VR設定。即多臺連接在一起，輸出百分比由一個電位器ADJ統一控制。接線如下圖：

◆多臺連接，各自外部VR設定，本串聯接法最多只限三臺。即三臺用一個控制信號串聯，各自的輸出可以通過各自的電位器調節。接線如下圖：

外部接線方式如上所示，在SCR控制器內部，如果輸入的是4-20mA或手動信號時請將控制器電路板上J6短路片置于4-20位置處；如果輸入的是1-5V或0-5V信號那么請將J6短路片置于1-5位置處。
