什么是可控硅的移相觸發與過零觸發，兩者有什么區別？
發布日期：2019-01-26
可控硅作為溝通元器件的一種，有雙向和單相可控硅，因為雙向可控硅雙向性，因而在正負電源均能夠?qū)?，因而?jīng)常被用于溝通調理負載電路當中，雙向可控硅一般的操控方式過零觸發以及移相觸 發兩種。

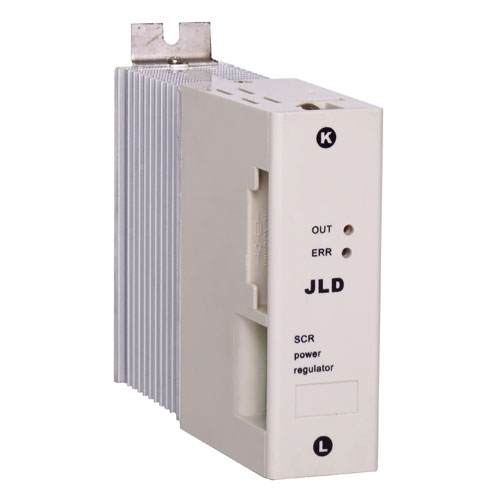

1、過零觸發 過零觸發望文生義就是過零點時分觸發可控硅，溝通電因為有正負半周，在正半周到負半周或許由負半周到正半周進程時分都要經過零點，在必定的時間內改動導通周波數來改動可控硅的輸出均勻功 率，完成調理負載功率效果，周波數是指溝通電完成一次完整的變化，即一個正弦波形所閱歷的時間叫一個周波。這種類似于PWM信號調理電機輸出，在必定時間內導通次數越多均勻輸出功率也就越 大。如下圖是周波過零觸發一切信號輸出狀況，25%輸出以及75%輸出波形 可控硅調功器就是使用這種過零觸發完成過零調功的一種電力輸出裝置。
2、移相觸發 移相觸發就是改動每周波導通的起始點方位或完畢方位,從而調理其輸出功率或電壓,實際上是經過操控可控硅的導通角巨細來操控可控硅的導通量。例如下圖是100%功率輸出以及50%功率輸出波形， 50%輸出電壓波形是個有缺點的正弦波 使用移相觸發連續調壓，制作移相調壓器。
3、過零觸發與移相觸發異同
1）兩者均能完成功率、電壓等輸出負載無級化調理；
2）過零觸發原理是改動可控硅導通的周波數，輸出波形仍然是正弦波，而移相觸發是操控可控硅的導通角來操控可控硅的導通量，輸出波形被斬了一截；
3）過零觸發特點是易出現低頻攪擾，因為作業是斷續的，因而很簡單出現閃爍現象，不適用于像電動機等這類電流連續的場合；而移相觸發則動搖很小、輸出電流、電壓相對滑潤，，可是也存在一 個問題，那就是因為電壓發作畸變，簡單產生電磁波攪擾，在EMI方面有時分不簡單過。
