固態繼電器工作原理詳細介紹

發布日期:2019-01-26

SSR固態繼電器以觸發方式,可分為零壓型(Z)和調相型(P)兩種。在輸入端施加適宜的操控信號VIN時,P型SSR立即導通。當VIN吊銷后,負載電流低于雙向可控硅保持電流時(溝通換向),SSR關斷。


Z型SSR內部包含過零檢測電路,在施加輸入信號VIN時,只有當負載電源電壓達到過零區時,SSR才干導通,并有或許形成電源半個周期的最大延時。Z型SSR關斷條件同P型,但由于負載作業電流近似正弦波,高次諧波攪擾小,所以運用廣泛。


有的公司SSR由于選用輸出器件不同,有一般型(S,選用雙向可控硅元件)和增強型(HS,選用單向可控硅元件)之分。當加有理性負載時,在輸入信號截止t1之前,雙向可控硅導通,電流滯后電源電壓90O(純感時)。t1時刻,輸入操控信號吊銷,雙向可控硅在小于保持電流時關斷(t2),可控硅將接受電壓上升率dv/dt很高的反向電壓。這個電壓將通過雙向可控硅內部的結電容,正反饋到柵極。假如超越雙向可控硅換向dv/dt目標(典型值10V/s,將引起換向恢復時刻長乃至失利。


單向可控硅(增強型SSR)由于處在單極性作業狀況,此時只受靜態電壓上升率所限制(典型值200V/s),因而增強型固態繼電器HS系列比一般型SSR的換向dv/dt目標提高了520倍。由于選用兩只大功率單向可控硅反并聯,改變了電流分配和導熱條件,提高了SSR輸出功率。


增強型SSR在大功率運用場合,無論是理性負載仍是阻性負載,耐電壓、耐電流沖擊及產品的可靠性,均超越一般固態繼電器,并達到了進口產品的根本目標,是代替一般固態繼電器的更新產品。


固態繼電器的運用


S系列固態繼電器,HS系列增強型固態繼電器、能夠廣泛用于:計算機外圍接口設備,恒溫器和電阻爐操控、溝通電機操控、中間繼電器和電磁閥操控、復印機和全自動洗衣機操控、信號燈交通燈和閃爍器操控、照明和舞臺燈光操控、數控機械遙控體系、自動消防和保安體系、大功率可控硅觸發和工業自動化設備等。

 固態繼電器SSR(Solid State Relay)是利用現代微電子技能與電力電子技能相結合,而發展起來的一種新式無觸點電子開關。在邏輯操控電路中,可達到以弱操控強和弱強阻隔的意圖,跟電磁繼電器作業原理根本類似,在觸發信號的操控下,完成對負載電路通斷切換的開關效果。

固態繼電器是由固態元件組成的無觸點開關,具有作業安全可靠、壽數長、無觸點、無火花、無污染、高絕緣、高耐壓(越過2.5kv)、低觸發電流、開關速度快、可與數字電路巨配,以阻燃型環氧樹脂為質料,選用灌封技能,使與外界阻隔,具有良好的耐壓、防潮、防腐、抗轟動等功能。 固態繼電器內部選用電壓過零時敞開,負載過零時關斷的特性,在負載上能夠得到一個完好的正弦波形。因而電路的射頻攪擾很小,可降低理性負載(如電扇、三相電動機等)的反電動勢以及驅動阻性負載(如白熾燈、發熱絲等)時可顯著降低浪涌電流等長處。


上海弘寬電子科技有限公司


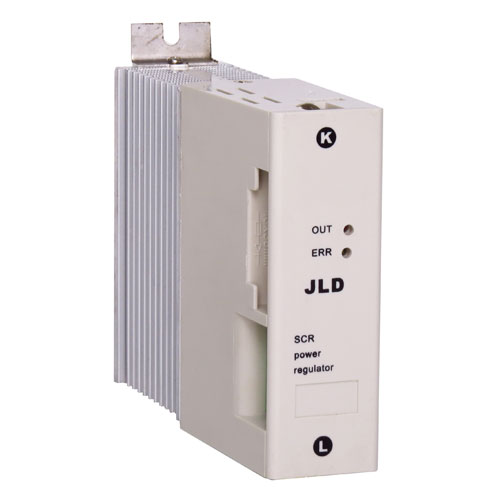

固態繼電器的運用


SSR 系列固態繼電器螺紋引出端子接線,具有強度高、耐沖擊、抗轟動性強、輸入端驅動電流小,可便利與計算機終端數字操控電路接口,廣泛運用在石油化工、儀器設備、多種機械、電磁閥操控、數控機床、娛樂設施等,自動化設備。是交直流接觸器的更新?lián)Q代產品。 特別適用于腐蝕、潮濕、防光、防爆等惡劣環境及頻頻開關場合。



固態繼電器是半導體器件的組合設備。它具有無觸點,壽數長,可靠性高,運用安全,電磁攪擾小等長處。

它分為直流固態(輸出用MOS管、IGBT等操控)和溝通固態(輸出用可控硅操控)。

下面以溝通固態(50A)闡明

作業原理:從DW1、DW2上取出的削頂正弦信號經反相器BG1輸出方波再經運算放大器A輸出尖峰脈沖信號。尖峰脈沖加在D3~D6的溝通對角線與SCR的操控極和陰極間,D3~D6的直流對角線接在光電耦合器的輸出端。當從A、B輸入低壓小電流信號時,二極管發光,光敏管導通,于是從A運算放大器中輸出的尖峰脈沖觸發SCR導通,角載RL得電。A、B無信號輸入時,光電耦合器BG2截止,尖峰脈沖通不過而使SCR不能導通。
